▼令和元年度：【マネジメント系】問42 システム開発において使用するアローダイアグラムの説明として、適切なものはどれか。
ア 業務のデータの流れを表した図である。
イ 作業の関連をネットワークで表した図である。
ウ 作業を縦軸にとって、作業の所要期間を横棒で表した図である。
エ ソフトウェアのデータ間の関係を表した図である。
▼上に出てきた用語の意味
【アローダイアグラム arrow diagram】複数の要素の間を、それらの関係を意味する矢印で結んだ図。（IT用語辞典 e-Words）

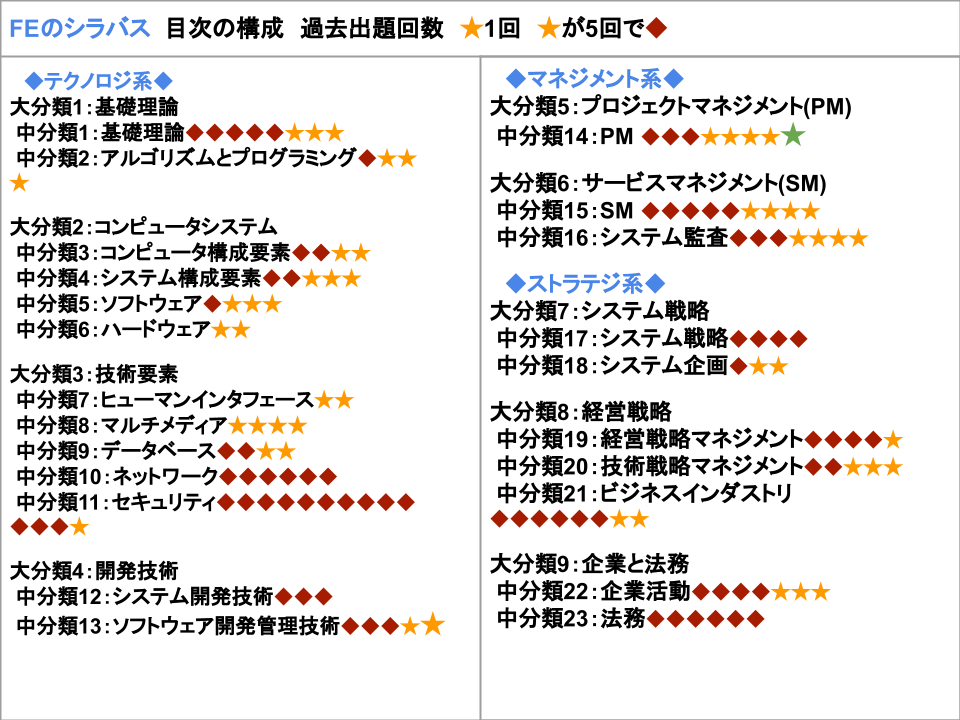

▼今回の問いとFEのシラバスの関連を赤の★印、既出は橙色の★印で示しました。
表の出所 FEのシラバスから筆者が作成。
▼IPのシラバスでの位置付け
大分類5：プロジェクトマネジメント ＞中分類10：プロジェクトマネジメント ＞27. プロジェクトマネジメント ＞(1) プロジェクトマネジメント ＞② プロジェクトマネジメントのプロセス
▼比較：FEのシラバスでの位置付け
大分類5：プロジェクトマネジメント ＞中分類14：プロジェクトマネジメント ＞ 6. プロジェクトの時間 ＞（3）ツールと技法
解答イ
