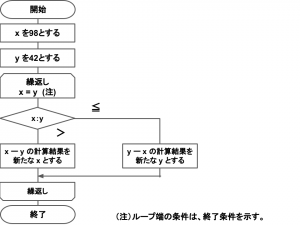

▼令和4年度：問79 流れ図で示す処理を終了したとき、x の値はどれか。
ア 0
イ 14
ウ 28
エ 56
▼上に出てきた用語の意味
【流れ図 flowchart】工程や手順の流れを図示する手法の一つ。個々の段階を箱で表し、それらを順序や論理の推移に従って矢印や線分で結んだもの。（IT用語辞典 e-Words）

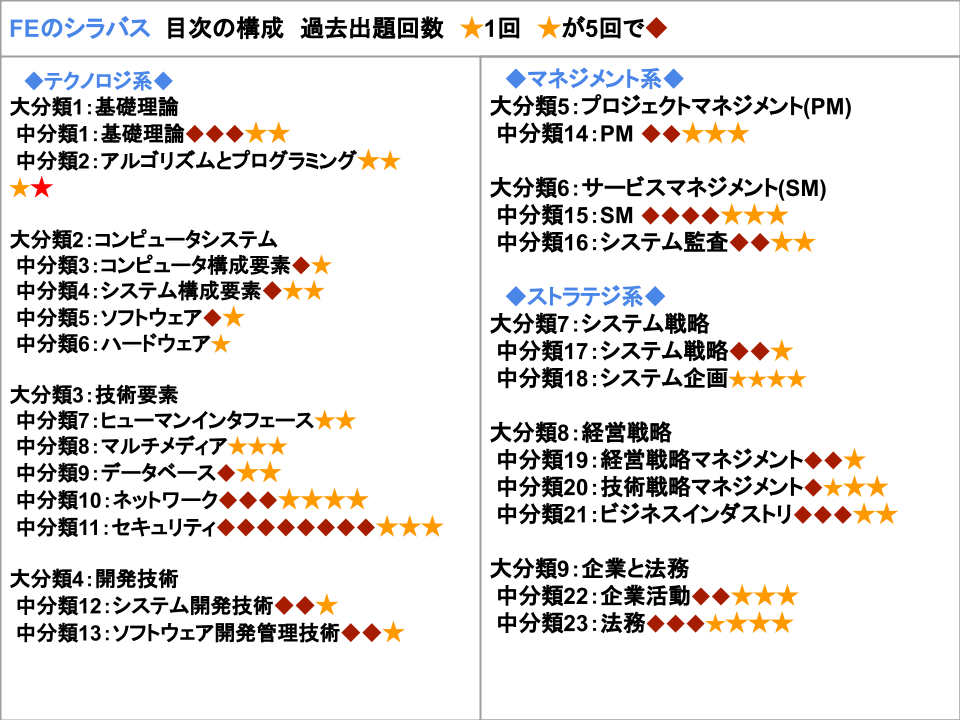

▼今回の問いとFEのシラバスの関連を赤の★印、既出は橙色の★印で示しました。
表の出所 FEのシラバスから筆者が作成。
▼IPのシラバスでの位置付け
大分類7：基礎理論 ＞中分類14：アルゴリズムとプログラミング ＞37. アルゴリズムとプログラミング ＞(2) アルゴリズムの表現方法：流れ図（フローチャート）や擬似言語がある
▼比較：FEのシラバスでの位置付け
大分類1：基礎理論 ＞中分類2：アルゴリズムとプログラミング ＞2. アルゴリズム ＞（1）流れ図
〔用語例〕端子、処理
解答イ
