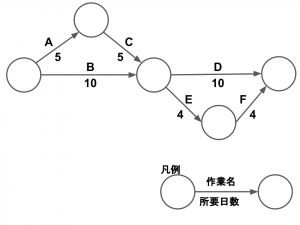

▼令和4年度：問43 図のアローダイアグラムにおいて、作業Bが2日遅れて完了した。そこで、予定どおりの期間で全ての作業を完了させるために、作業Dに要員を追加することにした。作業Dに当初20名が割り当てられているとき、作業Dに追加する要員は最小で何名必要か。ここで、要員の作業効率は一律である。
ア 2
イ 3
ウ 4
エ 5
▼上に出てきた用語の意味
【アローダイアグラム arrow diagram】複数の要素の間を、それらの関係を意味する矢印で結んだ図。特に、複数の工程や手順の間の前後関係を矢印の向きによって表した図。（IT用語辞典 e-Words）
【クリティカルパス critical path】プロジェクトの各工程を、プロジェクト開始から終了まで「前の工程が終わらないと次の工程が始まらない」という依存関係に従って結んでいったときに、所要時間が最長となるような経路のこと。その長さがプロジェクトの期間を表す。（IT用語辞典 e-Words）

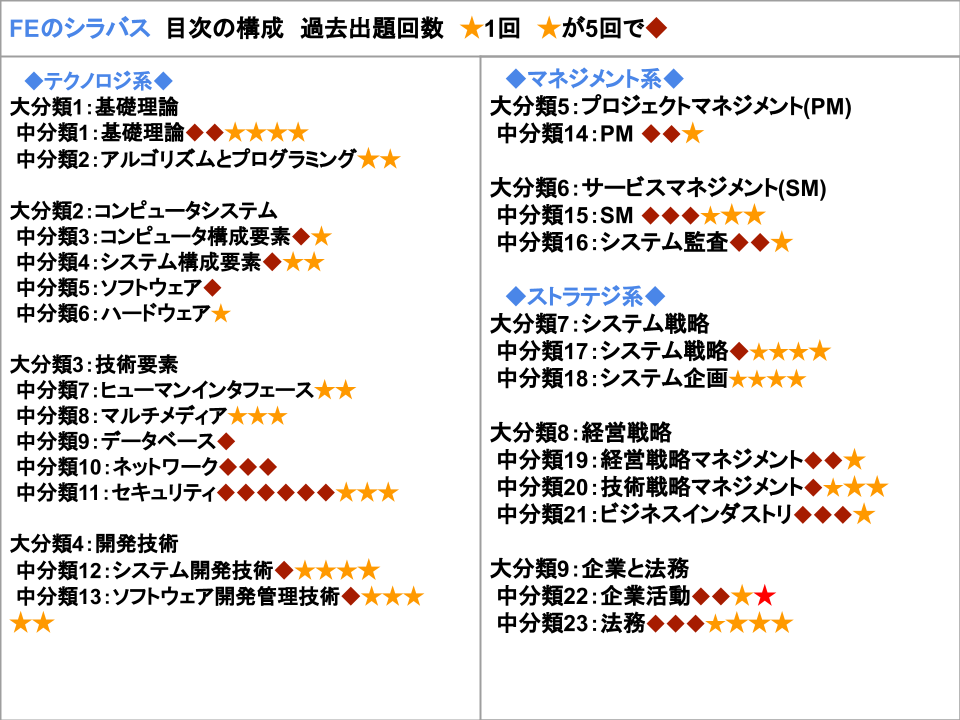

▼今回の問いとFEのシラバスの関連を赤の★印、既出は橙色の★印で示しました。
表の出所 FEのシラバスから筆者が作成。
▼IPのシラバスでの位置付け
大分類5：プロジェクトマネジメント ＞中分類10：プロジェクトマネジメント ＞27. プロジェクトマネジメント ＞(1) プロジェクトマネジメント
〔用語例〕アローダイアグラム
大分類1：企業と法務 ＞中分類1：企業活動 ＞2. 業務分析・データ利活用 ＞(2) 業務分析と業務計画 ＞① 業務分析手法
〔用語例〕クリティカルパス分析
▼比較：FEのシラバスでの位置付け
大分類5：プロジェクトマネジメント ＞中分類14：プロジェクトマネジメント ＞6. プロジェクトの時間 ＞（3）ツールと技法
〔用語例〕アローダイアグラム
大分類9：企業と法務 ＞中分類22：企業活動 ＞2. OR・IE ＞（3）日程計画
〔用語例〕クリティカルパス
解答エ
